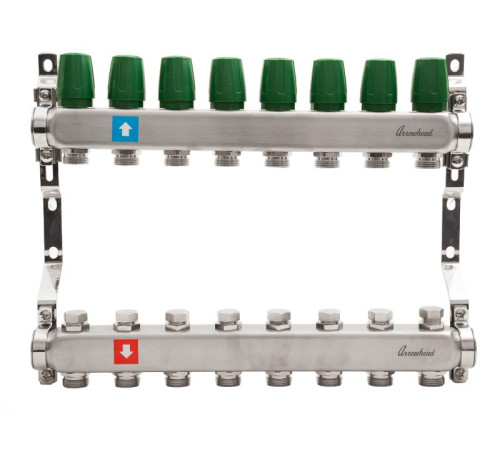

Коллекторная группа из нержавеющей стали ARROWHEAD CS-300-08

Коллекторные группы из нержавеющей стали ARROWHEAD используются для распределения и регулирования по потребителям

теплоносителя в системах радиаторного и напольного отопления.

Каждая коллекторная группа состоит из подающего и обратного коллекторов из нержавеющей стали SS304 и фитингов из латуни CW617N.

Обратные коллектора оборудованы регулирующими клапанами,

а подающие - запорными клапанами (серия CS-300-…) или расходомерами (ротаметрами) (серия CS-500(550)-…).

Серия CS-550-… каждая подающая и отводящая часть оснащена своим элементом для дренажа и воздухоотводчиком.

Условный диаметр коллекторов – 1". Количество выходов – от 2 до 12.

Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4" (НР).

Коллекторы из нержавеющей стали ARROWHEAD играют ключевую роль в системах отопления и теплых полов, обеспечивая эффективное

распределение теплоносителя, что способствует стабильной работе гидравлики системы. Принцип действия коллекторов основан на

следующих аспектах

Максимальное рабочее давление - 16 bar.

Максимальное испытательное давление - 24 bar.

Максимальная рабочая температура - 100°С.

Рабочая среда вода, гликоль 30%

Размер резьбы встроенных клапанов на обратном коллекторе М30х1.5

Резьба фитингов на отводах коллектора - 3/4" под конус

Межосевое расстояние  - 50 мм.

Толщина стенки коллектора - 1.6 мм.

Пропускная способность одного отвода - 1.02 м3/час.

Производитель: ARROWHEAD
